濟南市先行區崔寨南片區配套市政工程位于濟南新舊動能轉換先行區，項目主要建設內容包括道路、橋涵、雨污水、管線綜合、綜合管廊、交通、照明及景觀綠化等工程。項目共包含主干路三條，次干路五條，支路一條，全長共12.45km，總投資約23.2億。我院根據項目實際情況成立項目級BIM工作組，逐步開展項目BIM設計，項目獲得第二屆“市政杯”BIM應用技能大賽二等獎。

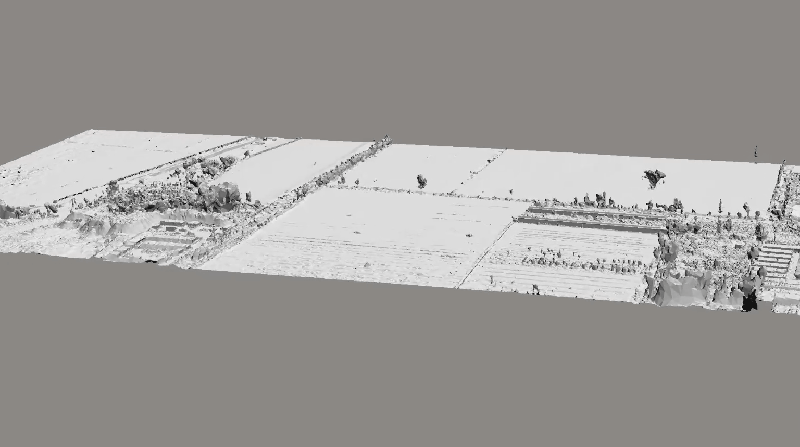

（1）利用無人機傾斜攝影生成正射影像以及三維實景模型，從而進行地形數據分析，更好的反映真實的工程環境。

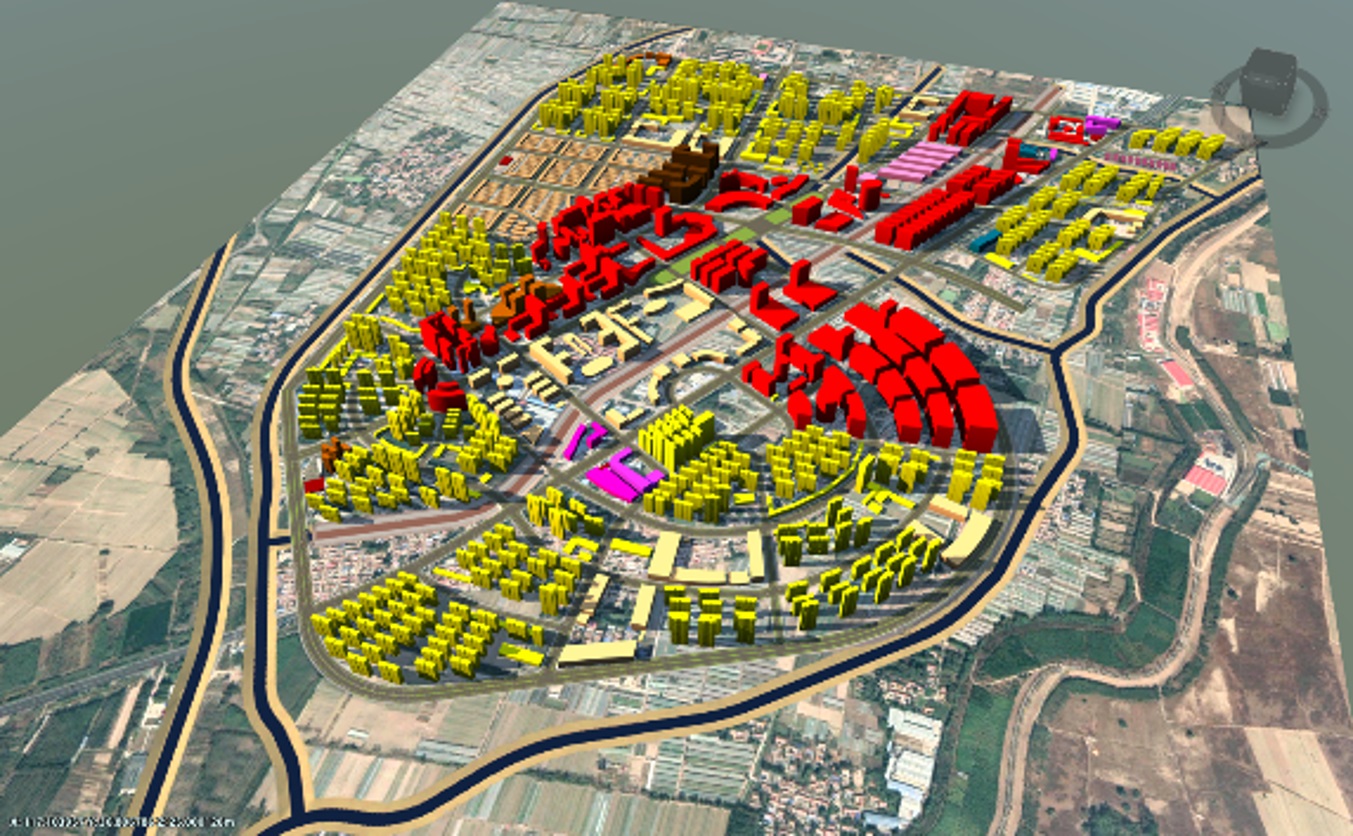

（2）利用GIS平臺參數化構建周邊地塊信息，將其和正射影像、DEM模型一起導入InfraWorks，并以此為基礎進行三維概念設計，從而可以直觀形象的展示路網與周邊環境的綜合情況。
項目采用Bentley系列軟件進行輔助設計，完成了道路、管廊、管線、交通、照明、綠化等專業模型的搭建，進行深入應用。

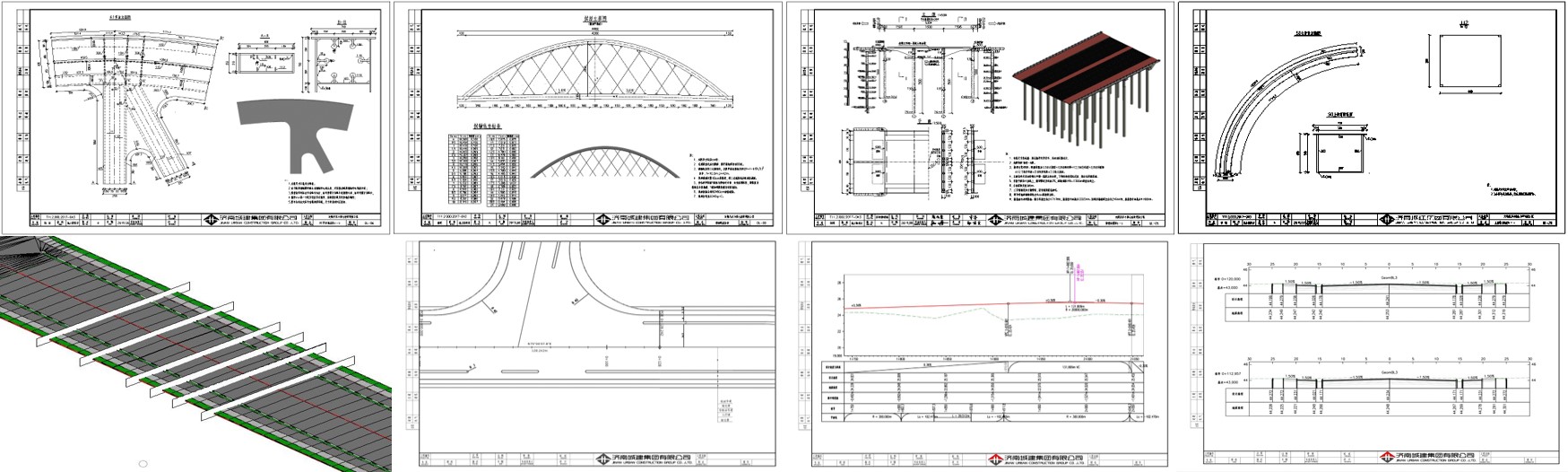

利用BIM模型出具滿足施工圖標準的工程橫、縱斷面圖紙，管廊節點的透視圖以及精確的工程量信息。

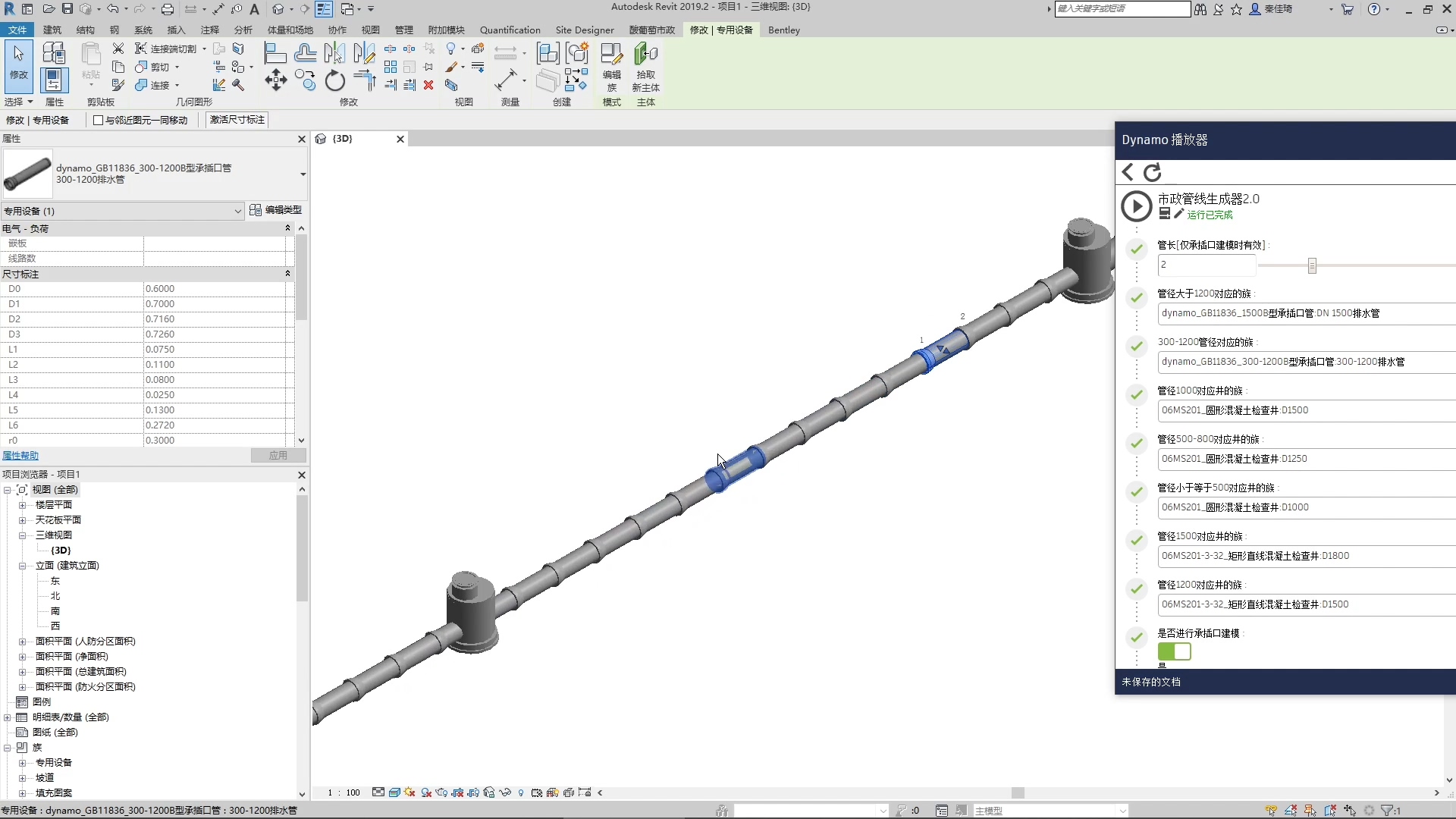

（1）使用自主開發的Excel插件，可以實現道路及承插口雨污水管的標準化建模。

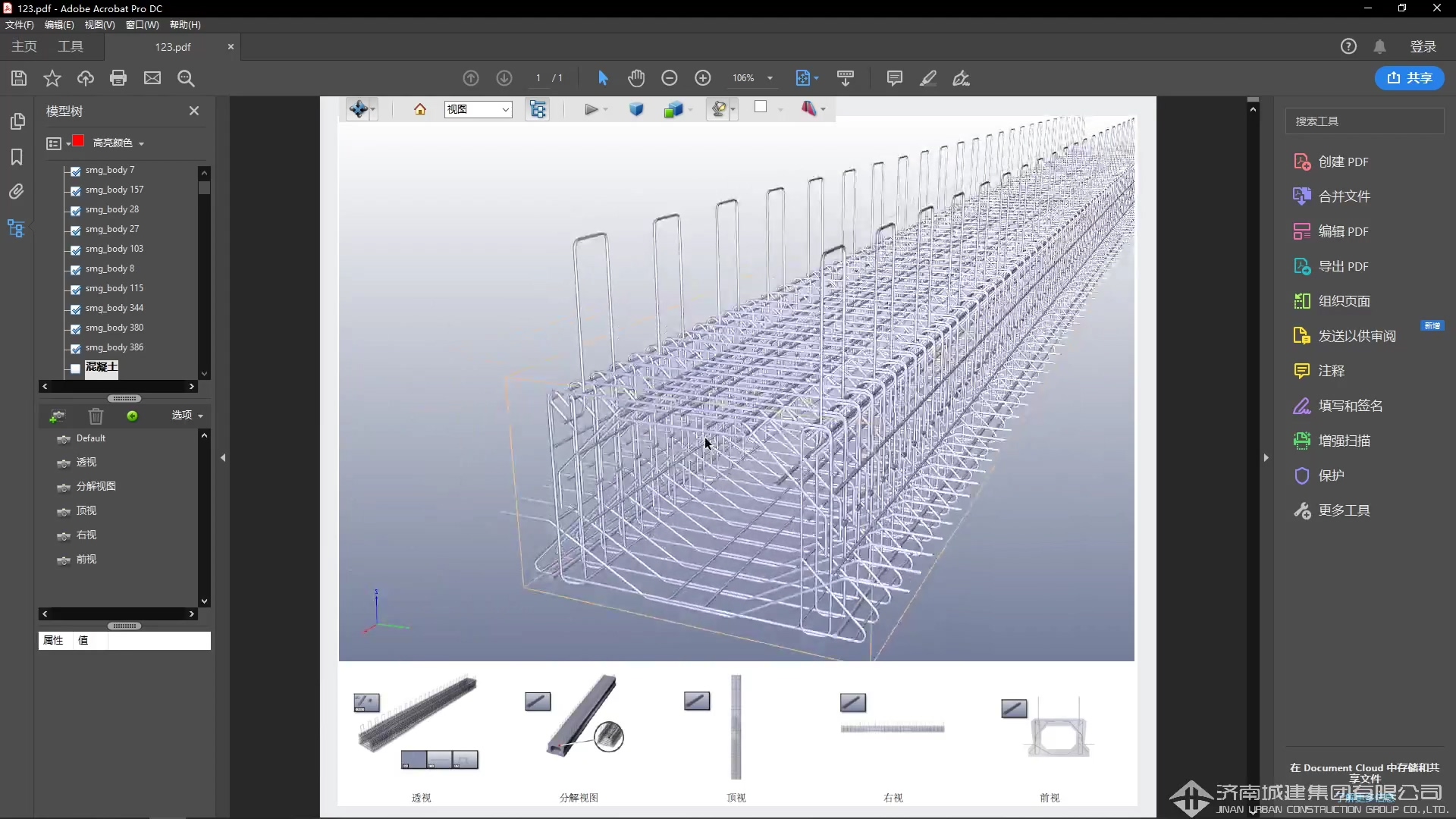

（2）針對關鍵節點制作了3DPDF以及輕量化模型，使設計模型和信息得到有效傳遞。
